ASSALAMUALAIKUM WR . WB
Hay sobat kali ini saya akan sharing ILMU yg saya dapatkan di Training CISCO NIXTRAIN
CONFIGURATION DYNAMIC ROUTING EIGRP
A. Pengertian
EIGRP adalah protokol routing yg termasuk propierti Cisco , yg berarti hanya bisa di jalankan pada Routing Cisco . EIGRP bisa jadi merupakan protokol Routing terbaik di dunia jika bukan merupakan propietari Cisco .
Lalu apa bedanya dengan RIPV2 ?
salah satu perbedaannya adalah pada hop countnya , jika RIPV2 hanya bisa membaca 15 Hop Count , sedangkan EIGRP mampu membaca hingga 224 Hop COunt .
B. Latar Belakang
Dalam melakukan Routing , seorang admin pasti ingin menggunakan routing protokol yg simple dan tidak ribet , nah dengan adanya Routing dynamis seperti EIGRP ini , maka admin tidak usah bingung dalam mengkonfigurasi routing yg ribet lagi . Karena router akan mengatur jalurnya sendiri , tidak seperti routing static yg harus menambahkan sendiri .
C. Alat dan Bahan
1. Aplikasi Cisco Packet Tracer
2. Ebook Routing Dinamis
3. Laptop / PC
D. Maksud dan Tujuan
Saya mengkonfigurasi EIGRP bermaksud ingin mengetahui kegunaan dan manfaat dari Routing tersebut dan alur konfigurasi EIGRP itu bagaimana.
Tujuan dari Routing EIGRP adalah menghubungkan satu host dengan host yg lainnya .
E. Tahapan Pelaksanaan Kegiatan
1. Buat Topologi seperti dibawah ini, sesuaikan juga port-port nya :
Lalu kita konfigurasi int fa0/0 dan int fa0/1 pada semua Router , seperti biasa nya dan jika sudah terkonfigurasi , maka warna nya akan berubah yg semula merah akan berubah .
2. Kemudian kita beri IP di masing-masing PC
PC 1 >
PC 2 >
PC 3 >
PC 4 >
PC 5 >
PC 6 >
PC 7 >

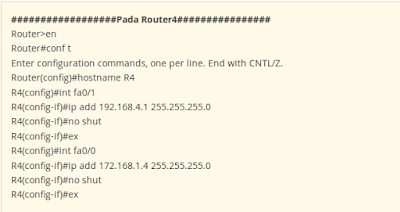

3. Kemudian kita konfigurasi Router nya seperti gambar saya dibawah ini :
R1>
R2 >
R3 >
R4 >
R5 >
R6 >
R7 >
4. Setelah mengkonfigurasi Router , berikutnya kita konfigurasi Routing EIGRP nya . JIka di routing static yg kita routing atau advertisekan adlah network yg tidak terhubung langsung dengan router , maka di routing dynamic EIGRP ini yang perlu kita daftarkan atau advertise adalah network yang terhubung secara langsung dengan router . Untuk melihat network mana saja yg terhubung langsung ke router kita dapat menggunakan perintah : : "show ip route"
Network yg terhubung langsung akan ada simbol C di depannya .
5. Penulisan routing EIGRP :
Router(config)#router <AS_Number>
Router(config-router)#no auto-summary --> agar mendukung subnetting
Router(config-router)#network <Network_ID>
R1>
R2 >
R3 >
R4>
R5 >
R6 >
R7 >
6. Untuk melihat EIGRP yg kita sudah konfigurasi , kita dapat menuliskan "show ip route" juga routing yg kita konfigurasi dengan EIGRP maka akan bersimbol D . seperti dibawah ini :
7. Untuk menguji konfigurasi kita , kita bisa ping dari Laptop1 ke seluruh Laptop yg ada di konfigurasi tersebut : seperti dibawah ini :
Ping Laptop1 > Laptop2 & Laptop3
Ping Laptop1 > Laptop4 & Laptop5
Ping Laptop1 > Laptop6 & Laptop7
F. Referensi
Ebook Cisco Nixtrain
https://ivanzramadhanz.blogspot.co.id/2016/08/training-cisco-ccna-oleh-nixtrain_25.html
G. Hasil dan Kesimpulan
Kesimpulan mengkonfigurasi EIGRP adalah kita hanya mengkonfigurasi di setiap Router dan si Router nanti akan menentukan jalurnya sendiri , Tetapi jika mengkonfigurasi nya dengan Routing static maka kita kan berbelit-belit dan Kita harus tau yg mana belum terhubung langsung dengan si Router dan kita kan konfigurasi nya satu per satu .
SEMOGA BERMANFAAT BAGI ANDA
SEKIAN DARI SAYA
WASSALAMUALAIKUM WR . WB
