Simulasi Jaringan Inter-VLAN On Stick

ASSALAMUALAIKUM WR . WB

Hay sobat kali ini saya sharing tentang CISCO Packet Tracer yaitu tentang

Simulasi Jaringan Inter-VLAN On Stick pada Packet Tracer

A. Pengertian

Virtual LAN Atau disingkat sebagai VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yg dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut berada pada sejumlah segmen LAN sama , padahal sebenarnya perangkat tersebut terdapat pada sekelompok LAN yg berbeda . VLAN digunakan pada jaringan sebaE,gai pihak ketiga , vlan merupakan sebuah bagian kecil jaringan IP yg terpisah secara logik . Singkatnya jaringan vlan on-stick ini merupakan sebuah jaringan vlan yg terhubung dengan router , namun dua VLAN tersebuat terhubung pada interface yg sama .

B. Latar Belakang

Membuat jaringan vlan on-stick ini adalah bisa menghubungkan dua vlan dengan interface yg sama dengan perantara switch yg menuju ke ROUTER .

disitu dua VLAN tersebut terdapat pada interface yg sama .

C. Alat dan Bahan

1. Laptop

2. Cisco Packet Tracer

D. Maksud dan Tujuan

Tujuan membuat jaringan ini agar kita tahu gambaran alur jaringan vlan on-stick ini , KIta juga bisa tahu bedanya jaringan inter-vlan dan jaringan vlan on-stick .

E. Tahapan Pelaksanaan Kegiatan

1. Pertama buat Topologi seperti berikut :

Keterangan :

PC0 dan PC1 terhubung pada VLAN 10

PC2 dan PC3 terhubung pada VLAN 11

2. Lalu kita konfigurasi switch seperti konfigurasi dibwah ini :

Switch>en

Switch#conf t terminal

Enter configuration commands, one per line, End with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#name jenggot

Switch(config-vlan)#vlan 11

Switch(config-vlan)#name jenggot1

Switch(config-vlan)#exit

Switch(config)#

3. Kemudian kita kelompokan masing-masing interfaces pada switch dengan memasukan perintah berikut :

Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name jenggot
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw mode access
Switch(config-if)#sw access vlan 10
Switch(config-if)#int fa0/2
Switch(config-if)#sw mode access
Switch(config-if)#sw access vlan 10
Switch(config-if)#int fa0/3
Switch(config-if)#sw mode access
Switch(config-if)#sw access vlan 11
Switch(config-if)#int fa0/4
Switch(config-if)#sw mode access
Switch(config-if)#sw access vlan 11
Switch(config-if)#ex
Switch(config)#

4. Selanjutnya kita masukan IP pada masing-masing PC sebagai berikut :

a. PC0 > Dekstop > IP Configuration :

b. PC1 > Dekstop > IP Configuration

c. PC2 > Dekstop > IP Configuration

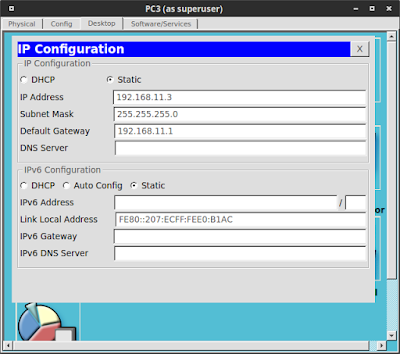

d. PC3 > Dekstop > IP Configuration

5. Selanjutnya kita konfiguration ROUTER dengan perintah berikut :

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#int fa0/0.11
Router(config-subif)#encapsulation dot1Q 11
Router(config-subif)#ip add 192.168.11.1 255.255.255.0
Router(config-subif)#ex
Router(config)#int fa0/0
Router(config-if)#no sh

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to up

%LINK-5-CHANGED: Interface FastEthernet0/0.11, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.11, changed state to up

Router(config-if)#

Keterangan :

pada baris router (config-subif)#encapsulation dot1Q 10 dan encapsulation dot1Q 11 mengaju pada vlan kita yg dituju .

6. Sekarang kita konfigurasi pada switch yg menuju di ROUTER .

Switch(config)#int fa0/5
Switch(config-if)#sw mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to up

7. TERAKHIR kita coba PING antar PC contoh berikut :

dan

F. Referensi

http://pujir22.blogspot.co.id/2016/07/simulasi-jaringan-inter-vlan-on-stick.html

G. Hasil dan Kesimpulan

Hasil dan Kesimpulan yg didapat adalah kita bisa tau alur tentang jaringan vlan on-stick dan konfigurasi nya seperti apa , dan bahan apa saja yg di butuhkan saat konfigurasi .

SEMOGA BERMANFAAT BAGI ANDA

SEKIAN DARI SAYA

WASSALAMUALAIKUM WR . WB
